封邊機回轉線廠家之技術實現要素

有益效果：便于工作人員將木板轉動并再次放置在進料處，使工作人員不用來回跑動，省時省力，提高了工作效率，同時根據不同規格的木板采取不同的傳送方式，有助于節省電力。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

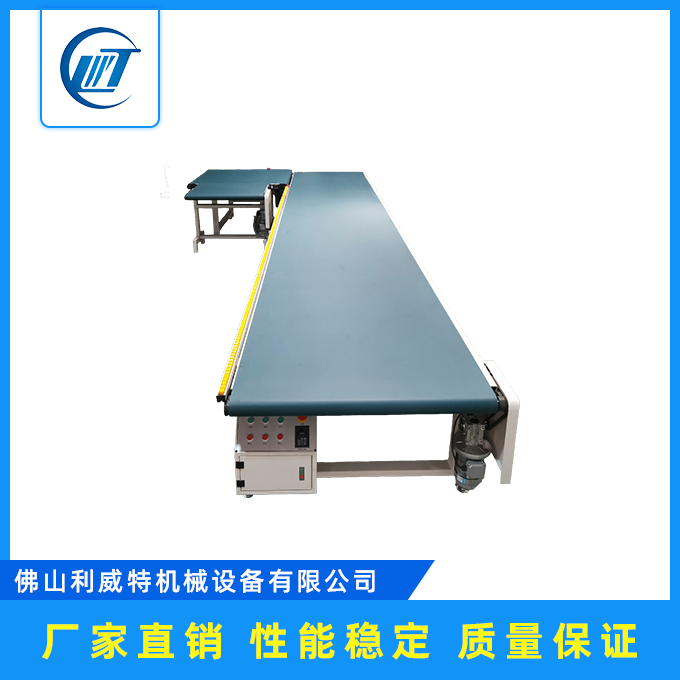

實施例：一種封邊機回轉線，包括一用于對木板進行封邊的封邊機1。封邊機1具有用于進料的進料處11和用于出料的出料處12。使用時工作人員位于靠近進料處11的位置，將待封邊的木板放置在進料處11。靠近出料處12的位置安裝有第一傳送裝置2，使從出料處12移出封邊機1的木板能夠移動至第一傳送裝置2上。第一傳送裝置2的傳送方向與封邊機1的長度方向相垂直。第一傳送裝置2包括小型傳送道21和大型傳送道22。小型傳送道21用于傳送規格較小的木板，大型傳送道22用于傳送規格較大的木板。小型傳送道21與大型傳送道22的傳送方向平行，且小型傳送道21靠近出料處12設置。小型傳送道21由帶有動力的輥筒組成。大型傳送道22由若干同步的傳送帶組成，本實施例中的大型傳送道22由四條同步運轉的傳送帶組成。

封邊機1的側面安裝有第二傳送裝置3，第二傳送裝置3的傳送方向與封邊機1的長度方向相平行。第二傳送裝置3由傳送帶組成。且第二傳送陣裝置的水平高度低于第一傳送裝置2，保證離開第一傳送裝置2的木板能夠掉落在第二傳送裝置3上。第二傳送裝置3的起始端靠近第一傳送裝置2的末端，第二傳送裝置3的末端靠近進料處11。第二傳送裝置3遠離封邊機1的一側設置有防摔裝置4，防摔裝置4能夠防止木板在移動至第二傳送裝置3上時從第二傳送裝置3上掉落。防摔裝置4包括沿第二傳送裝置3的側面的長度方向設置的擋板41，擋板41位于第二傳送裝置3遠離封邊機1的一側。第二傳送裝置3與擋板41之間設置有輔助傳送裝置42。輔助傳送裝置42由不帶動力的輥筒構成，且該輥筒沿第二傳送裝置3的長度方向分布。

使用方法：封邊機1工作時工作人員將木板放置在進料處11，木板進入封邊機1經過加工后從出料處12移出封邊機1。此時木板移動至第一傳送裝置2上。木板的規格比較小時，木板移動至小型傳送道21上，僅通過小型傳送道21上的輥筒的運動，將木板移動至第二傳送裝置3處。木板的規格比較大時，木板移動至小型傳送道21的同時其表面的一大部分移動至大型傳送道22上，此時小型傳送道21和大型傳送道22共同運動，通過小型傳送道21上的輥筒和大型傳送道22上的傳送帶共同運動將木板移動至第二傳送裝置3上。木板在移動至第二傳送裝置3上時，由于擋板41的阻擋作用，使木板不會從第二傳送裝置3的側邊掉落。同時，規格較大的木板的一部分會與輔助傳送裝置42的表面接觸，進而使木板在第二傳送裝置3上移動時更加穩定。木板被移動至第二傳送裝置3的末端時，木板靠近工作人員，此時工作人員將木板取下并轉動，將木板重新放置在封邊機1中，使模板的另一條邊接受加工。
